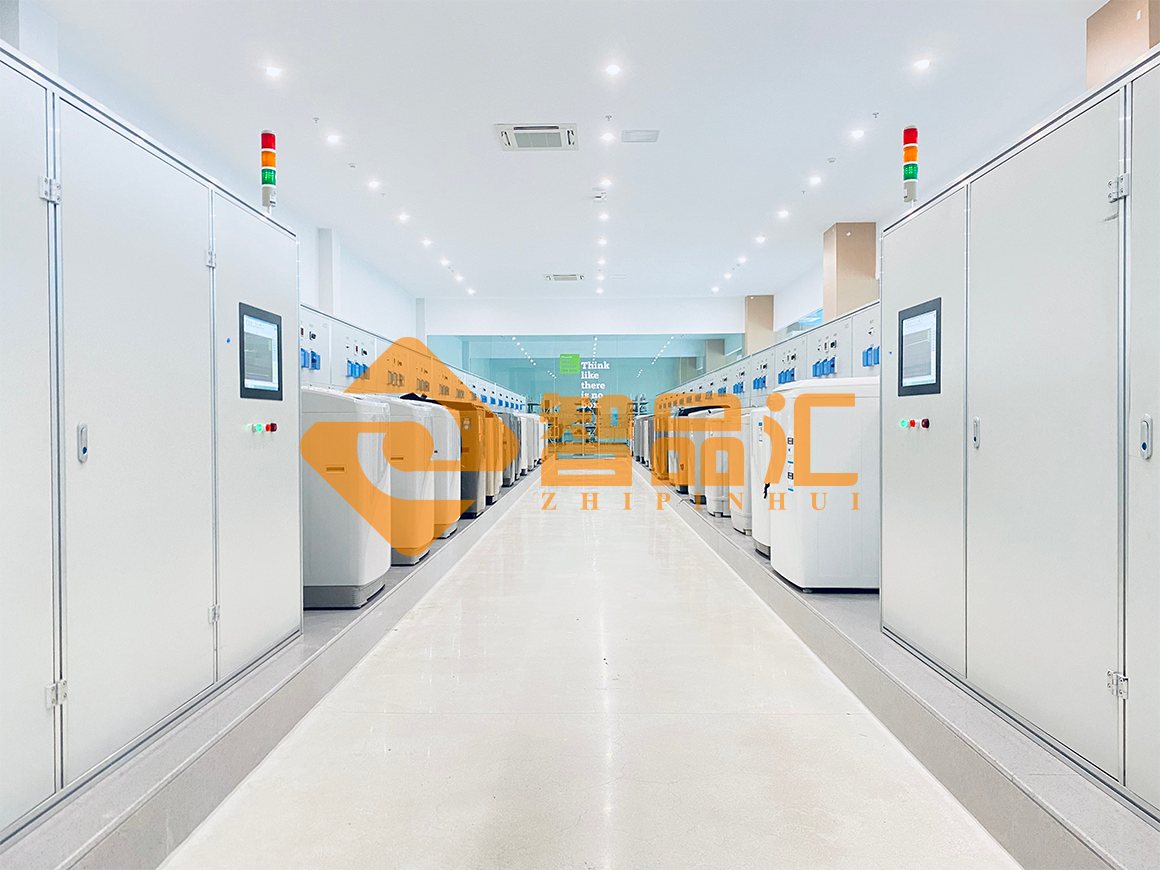

洗碗机、洗衣机能效测试系统
一、概述
本测试系统由恒温恒压冷水机站（带硬度调节）+电参数采集系统+控制程序组成，恒温恒压冷水机站是一台具有恒温恒压供水功能的冷水输出设备，其功能特性包括：水硬度调节、温度调节、压力调节。其中水硬度调节功能可根据用户需求手动添加化学剂调整配比参照水硬度调整标准号EN50242和GB/T 20290。温度调节功能和水压调节功能均通过PLC控制，实现控压控温自动化，确保输出供水恒温恒压。试验过程的电流、电压、功率通过横河功率计进行采集，电能通过程序计算单工位的累计耗电量。系统集成电参数、温度、压力、流量，可全程记录试验过程曲线，支持数据查询、分析、生成报告等功能。可用于“耗电量、耗水量”项目检测。
二、 技术规格
1、测试工位:10工位，从左到右排列
2、试验电压：220v 50HZ / 变频电
3、电压测量范围：0~300V，配置横河功率计
4、电流测量范围：0.02～15A，配置横河功率计
5、流量测量范围：0.01～30L/min，并转换计算每次用水量，配置横河流量计
6、测试水压力测量范围：0～0.5MPa
7、出水温测量范围：10～100℃
8、测试时可单工位或任意工位测试，也可以4工位同时测试，系统对进行测试的工位采集功率、电压、电流、累计电量、水压、水流量、水温度。
9、测试数据通过PLC连接各项仪表或传感器，实时通讯在PC端软件上，软件支持数据导出和数据保存，配置一个程序数据库可按测试型号或时间进行数据查找。
三、参照标准
GB/T 20290-2016 洗碗机能效水效限定值及等级
EN 50242 家用电动洗碗机测量性能的方法
IEC 60436-2015 家用电动洗碗机 性能测量方法AS/NZS2007.1家用电器性能-洗碗机-性能、能耗和水耗测试方法；
SASO 2692 家用电动洗衣机能效标签要求等。
GB/T 23119-2017 家用和类似用途电器 性能测试用水
