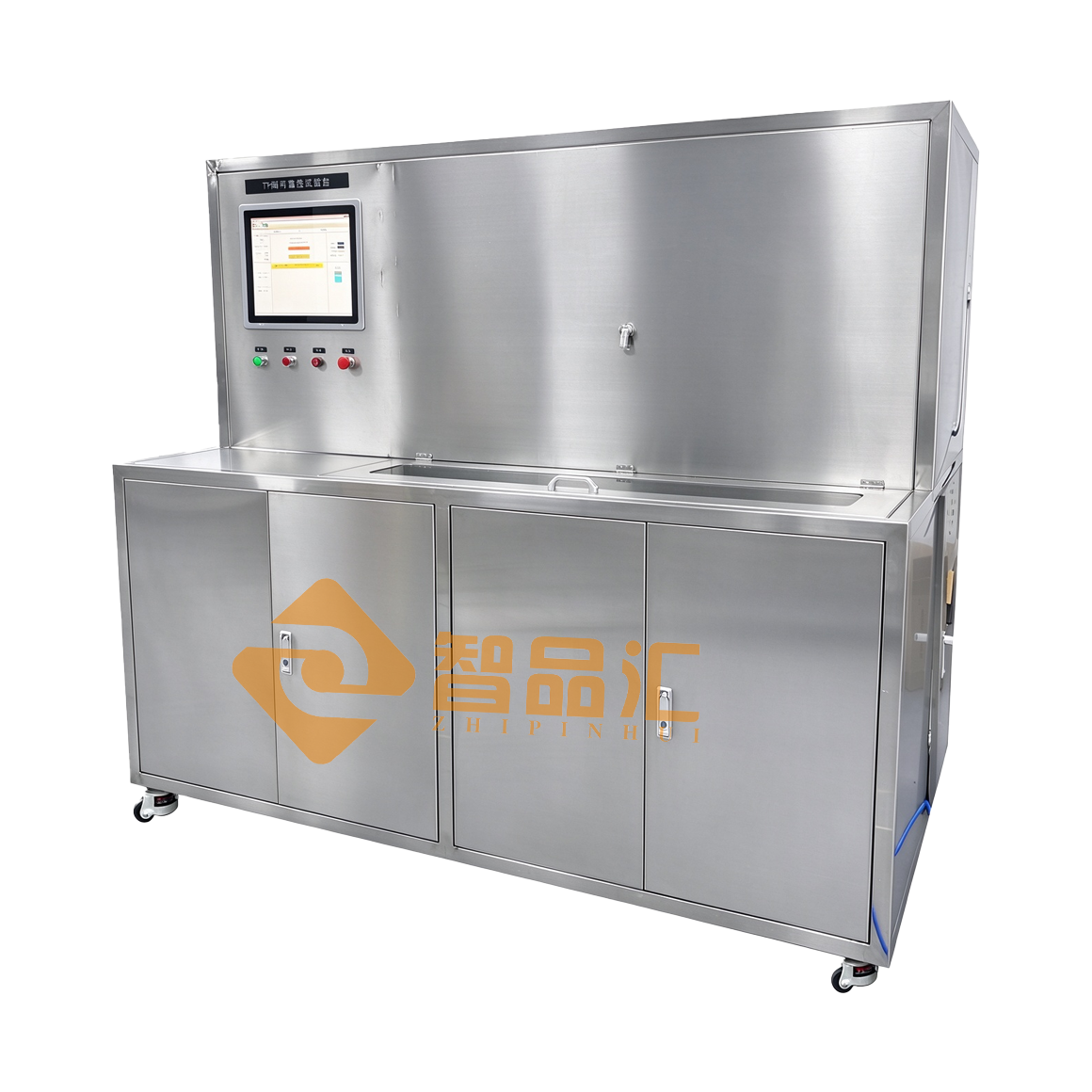

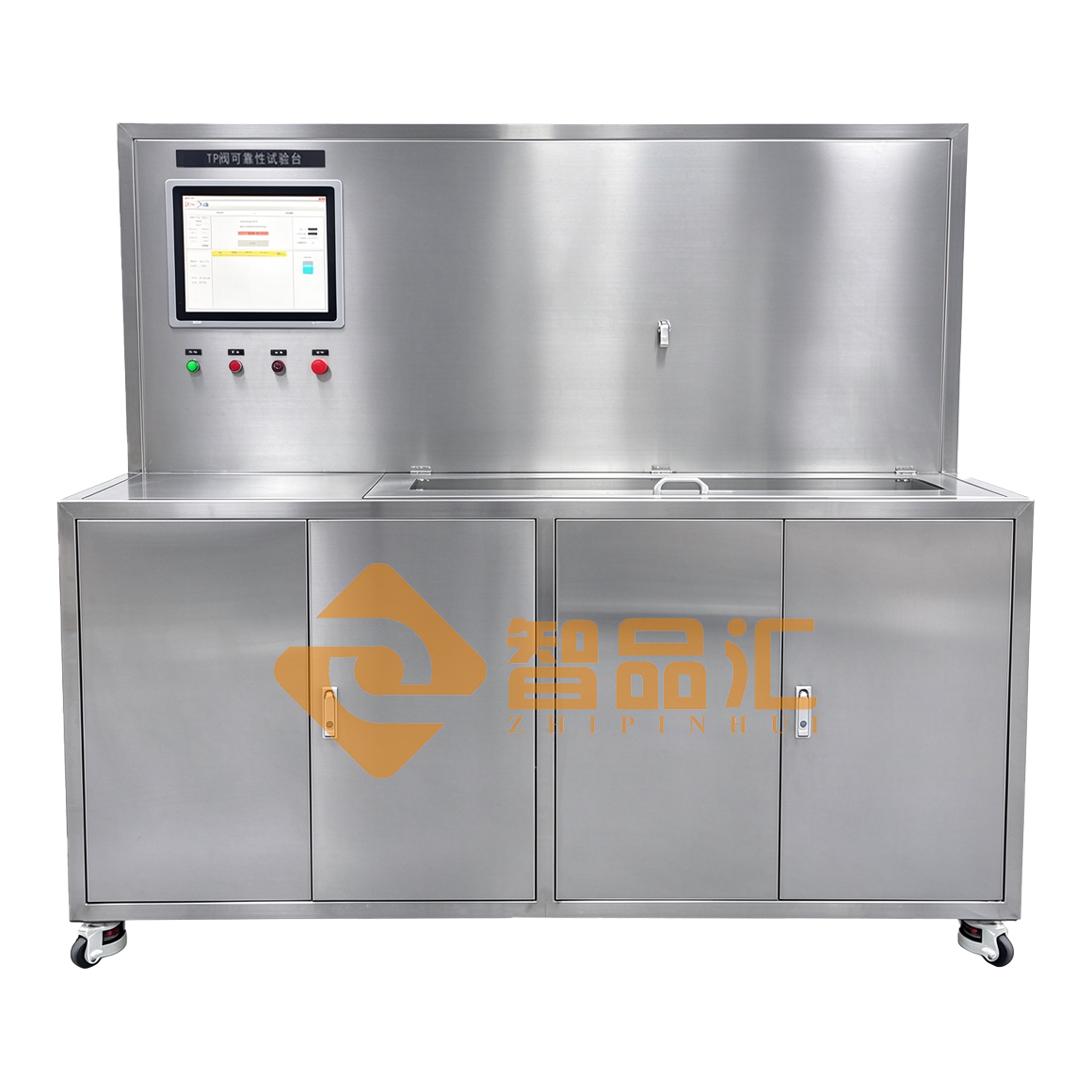

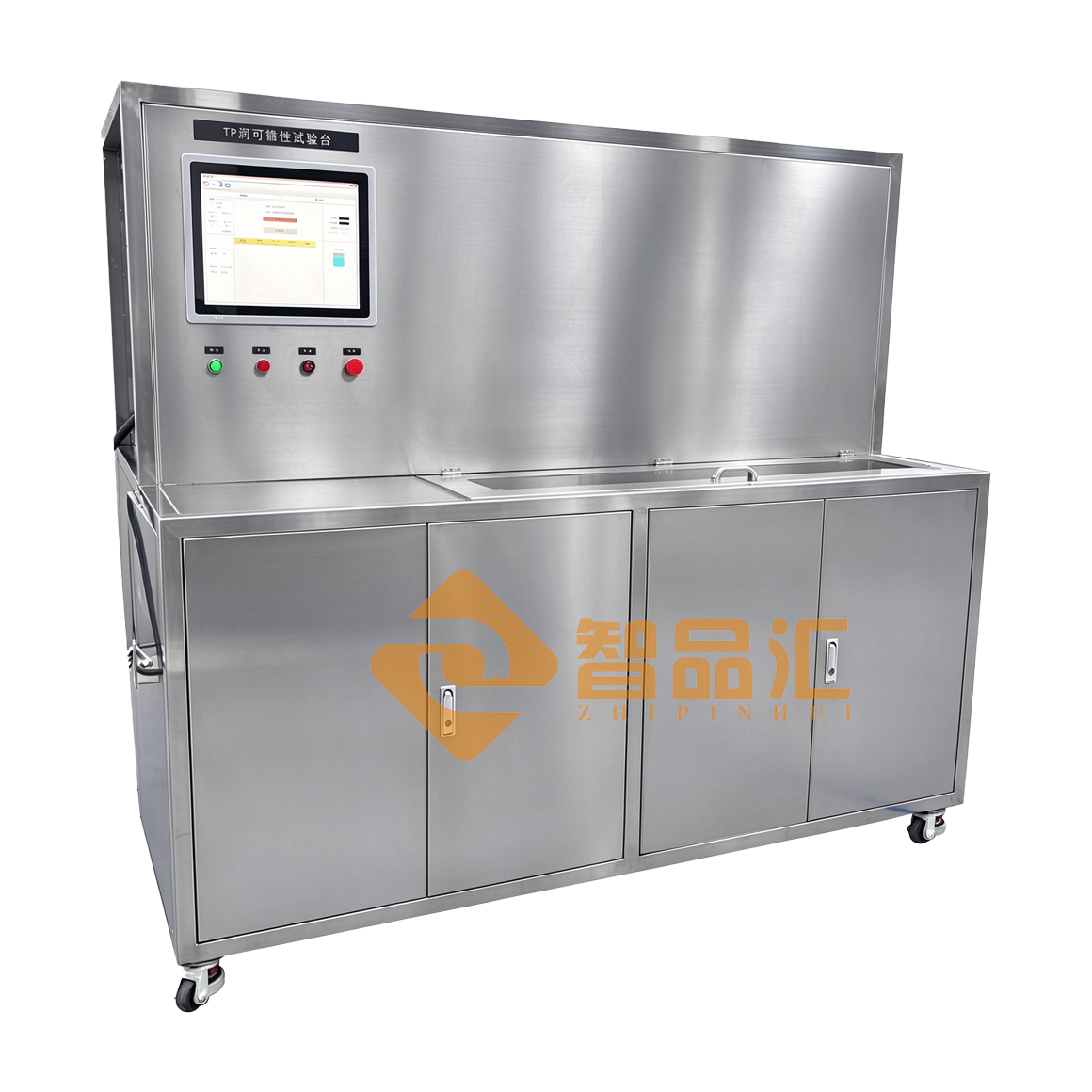

一 、   概述

该设备参考美国 ANSI Z21.22b-2001 、CSA 4.4b-2001 标准、澳洲 AS1357.1 标准，主要用于 TP 阀的温度打开及复位、压力打开及复位等的测试，产品手动装夹，设备自动判断合格与否。设备两个工位，一个温度测试工位，一个压力测试工位，包括开关阀压力性能 、温度性能。

二、设备功能

1.   水源：要有提供冷水、热水的两个工作源（冷热水应为可循环使用的一个内部工作系统，同时考虑设备的清洁和过滤以及监控)，冷热水可以瞬间切断。

1)    冷水压力范围：0.5-1.6MPa，常温

2)    热水压力范围：0.01-0.6MPa，温度 40-99℃

2.   测量设备精度

1)    压力 ：0.005MPa（压力表的量程需大于压力要求的范围）

2)    温度：0.1℃

3)    时间 ：0.5S

3.   调节方式：温度、压力、流量调节要有手动和自动两种方式；自动调节应可以通过显示屏调节或通过外部电子仪表控制。

4.   监测设备：冷水压力，阀前压力，热水温度， 阀前温度应有监测系统并将数据传到数据处理器。

5.   数据处理设备：中心数据处理器（PLC+工控电脑），当收到监测器反馈的数据进行分析，输出试验数据，同时收到外部操作指令应可以调节达到试验条件。

6.   数据输出设备：输出设备可以连接打印机 ，可以绘制相应曲线，另外有数据输出口以便拷贝。

7.   屏幕界面：每次测试都要求对初试条件有连续的显示与记录，并且所有的测试参数都要表达清楚，且最后的曲线可反映出任何实时参数下的对应参数值（通过光标的移动可以在任意位置观测）；并可以通过系统分析反映出要求计算的数值。
