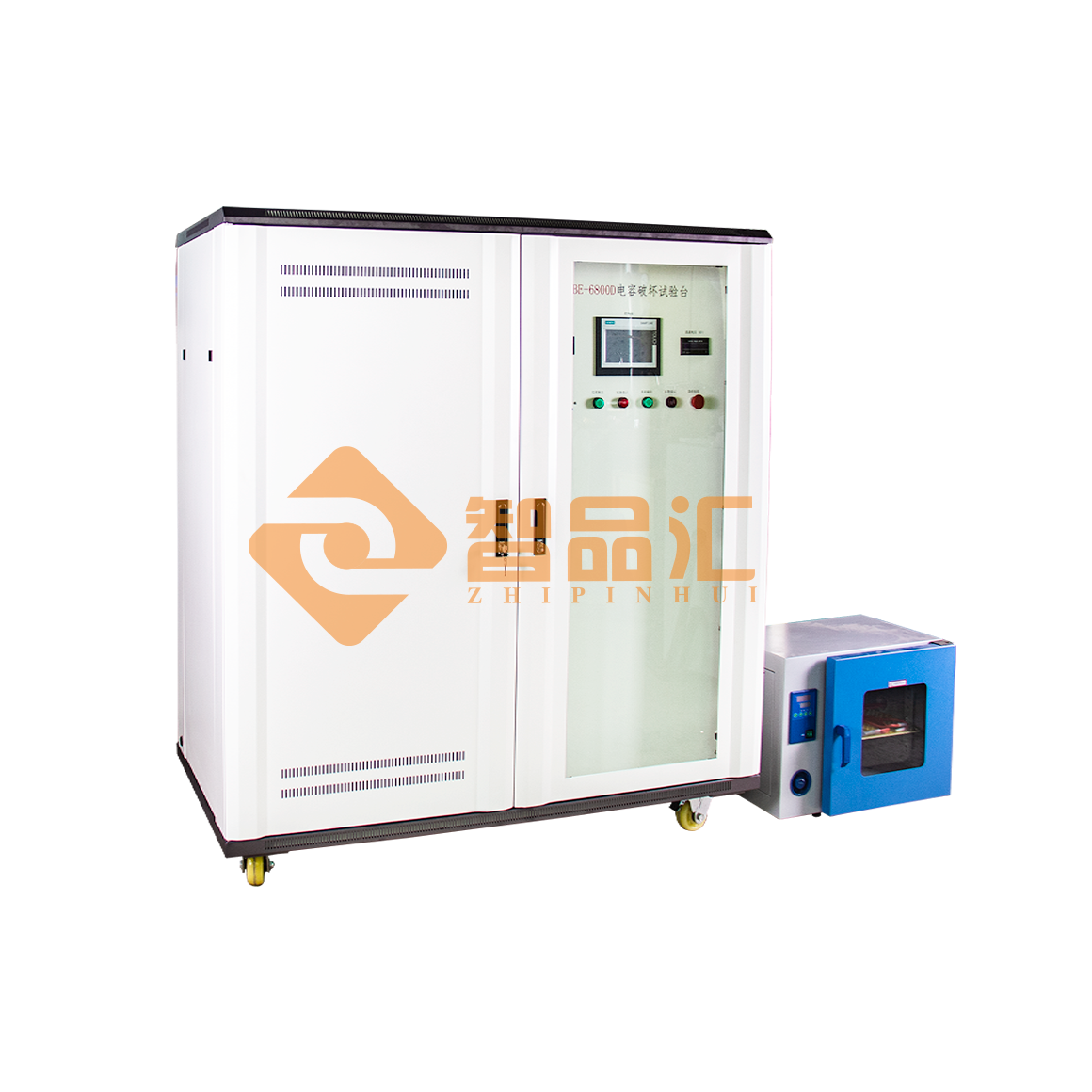

RXCBE6800E电容器破坏性试验装置（新款）

一、        概述

本系列装置依据GB 3667.1-2016、GB 18489、VDE0560-8、IEC60252等最新标准要求，对额定电压为500V及以下的交流电动机运行电容器、交流电动机自愈式起动电容器进行破坏性试验项目。内含直流试验仪器和交流仪器两部分。直流电源应能提供相当于10UN的开路电压，并具有提供大于50mA的持续短路电流的能力；交流电源应能提供相当于1.3UN的试验电压，瞬间短路电流应至少为300A。设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。

提供P1、P2或者S1/S2、S3安全标准兼容测试。

整机采用PLC+触摸屏控制，自动控制升降压，自动完成测试。

二、主要技术参数：

1、试验范围：容量１～100uF

2、设备负载量：１只自愈电容器；

3、试验电压：

　　　  ＡＣ：０～700Ｖ　          ±1％FS

　　　  ＤＣ：0～2.5～4～5KV       ±1％FS

具有提供大于50mA持续短路电流的能力；

升压速度：100～1000V/分钟  精度约±20%

4、电流显示：

　　  　ＡＣ电流：1～25Ａ　 　 ±（0.75％读数+0.75％读数量程）

　　　  ＤＣ电流：1～100ｍＡ 　±（0.75％读数+0.75％读数量程）
5、定时试验时间：

　　　  直流实验５分钟定时：0～99分钟可调　　 ±０.２％

        设备自带交流预热运行2小时定时： ±０.２％

        交流开路或运行５分钟定时：0～9H59Min可调 ±０.２％

　　　  交流短路８小时定时：0～9H59Min 可调　 ±０.２％

6、设备有电动调压、自动计时功能；设备自带产品通电预热功能；有过流、过压等保护措施；有漏电保护、试验箱安全防爆，确保试验安全可靠的运行。
7、设备采用PLC+触摸屏控制，根据设置的参数自动完成测试，方便简单

8、设备大约尺寸：长1600宽650高1600，重量约500Kg

9、试验配套用的电热鼓风干燥箱（内胆容积约30L）
