ZH8862耐水压试验台技术参数

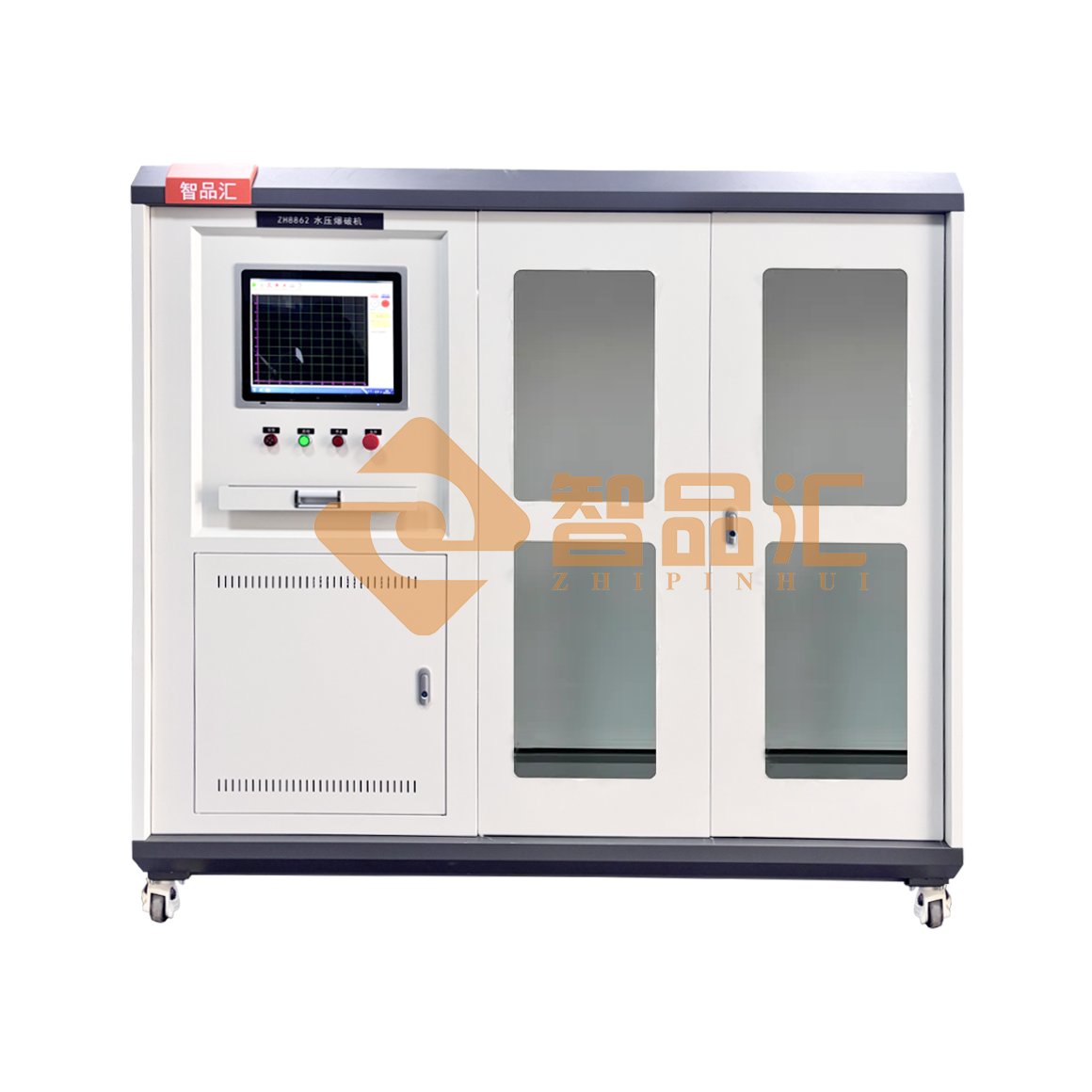

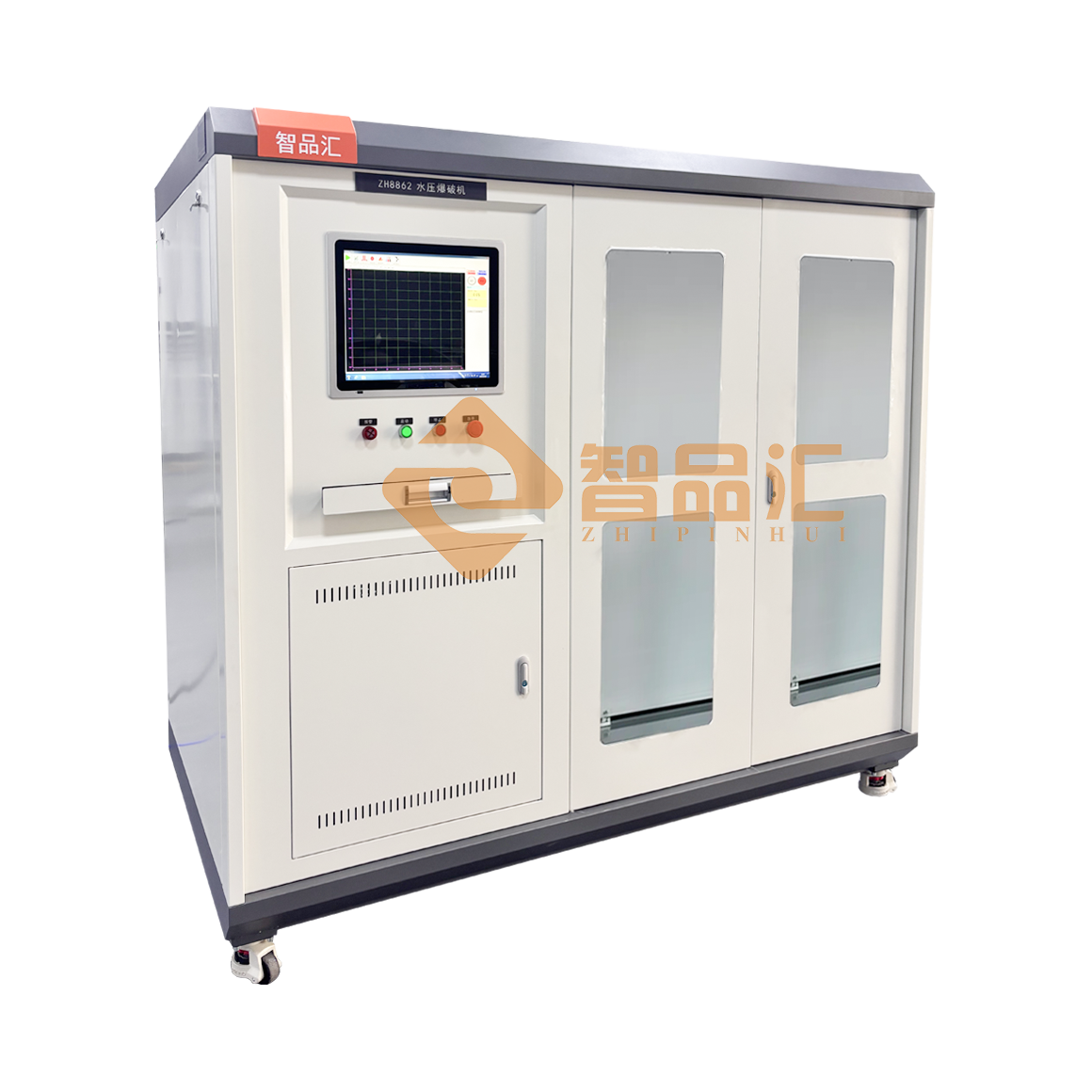

一、设备概述

耐水压试验台是我公司根据国内外客户要求，依据相关国家标准和行业标准制作，采用进口元器件和可编程控制器，独立开发的一套测试设备。可用于家用电器各类承压元器件的爆破试验和耐压试验。此试验台可通过操作盘或调节器在60MPa范围内设定系统实验压力。当工件损坏时，试验台可自动记录损坏的实际水压，并自动关闭增压泵，及其它带电装置从而关闭整套系统。该具备自动、手动二种增压功能，操作简单，设备安全可靠，美观方便。

二、 主要性能参数：

1、电源：220VAC 50Hz 2KW 单相

2、工作环境温度 25℃±15℃。相对湿度：45%~95% RH

3、耐压范围 0.8～30MPa

4、介质温度 常温

5、高压水泵：气液增压泵，最高压力60MPa

6、测试样品的容积：10L以下

6、工作介质： 清洁水

7、具备高压排空功能

8、压力升降频率自动可调：范围50~500KPa/秒，升降压过程伺服自动控制

9、试验箱：尺寸根据空调上各类元器件制作

三、测试功能：

1、静压试验

6.3MPa水压保压3min

13MPa保压3min

21MPa保压3min

其它条件静压试验0.5~60MPa

完成试验后自动泄压。

2、爆破试验：破坏试验，压力0.5~60MPa，试样破裂后记录最高压力。

1) 可显示过程压力曲线。

2) 水压、计时、控制均在触摸屏上显示及控制，计时精度精确到秒，试验时间可调。

3) 水压试验采用气液增压泵，最高输出压力≥60MPa，排量≥4.8L/min。

4) 总输入端气源为5MPa氮气经二级减压后供给增压泵使用。

5) 所有管路阀门承压≥100MPa

6) 压力可程控及手动调整。增压速度可通过调节气源（使用比例调节阀）及与出液针阀匹配进行调节；

7) 可以设定增压上升时间、维持时间、压力值，PLC自动控制增压过程。

8) 大容积工件，应可快速升压。

9) 可自动控制升压，并能行恒压，试样破裂后应自动停止增压。增压泵控制平稳，避免冲击。

10) 储水箱自动补水，到位自停。设溢流阀，满水溢出，从溢流管流到地漏。
