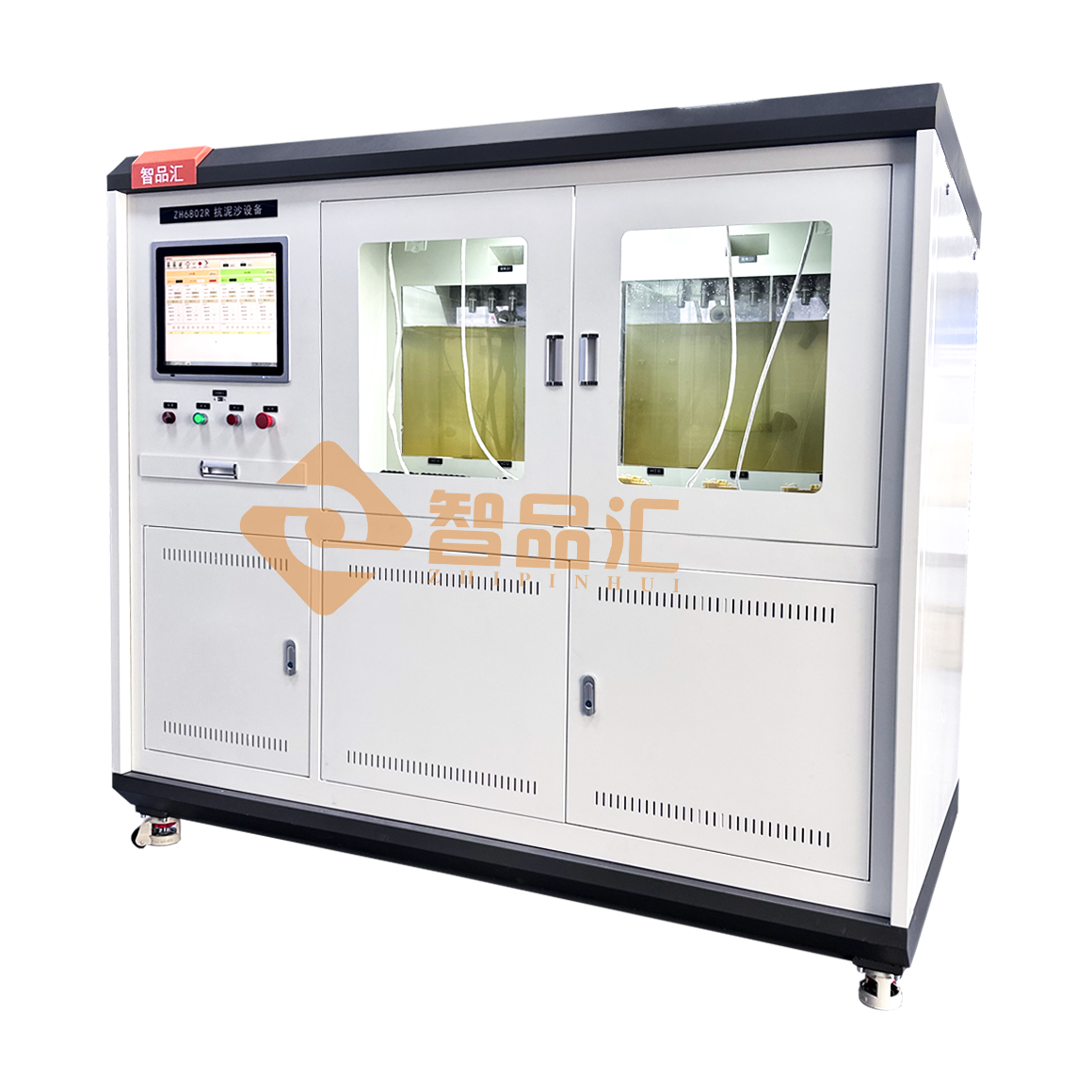

ZH6802R电磁阀抗泥沙测试设备

一、概述

1.1、设备参考QB/T 1291—1991、QB/T 4274-2011及企标的相关要求用于洗衣机进水用电磁阀或排水电磁阀的寿命测试的设备，设备由触摸一体电脑+PLC等做为主控中枢，PC程序负责数据处理，逻辑控制，操作方便、调整灵活，系统能记忆、记录、储存、显示测试结果。设备系统能提供试验的条件，可灵活的对电磁阀进行抗泥沙寿命测试，是家电厂家的理想辅助检测设备。

二、试验参数介绍

1、测试对象：洗衣机用进水电磁阀、排水阀

2、设计参考：

QB/T 1291—1991自动洗衣机用进水电磁阀；

QB_T 4274-2011洗衣机进水阀技术条件；

3、测试介质：常温水加入泥沙后混合液体

4、测试工位： 6工位（3工位为一组，共两组）

5、一组采用一个50L不锈钢水箱，共两个水箱

6、测试项目： 电磁阀抗泥沙寿命开关测试。

7、测试压力：

7.1、测试压力源：水泵+变频器+程序控制（2套压力源，1个水箱1组压力源）

7.2、试验压力范围：0.02~1.2MPa可设置

7.3、压力测试精度：采用HUBA或WIKA进口压力传感器，显示精度0.5%

8、软件功能：

8.1、采用PLC+触摸一体机+程序控制

8.2、通电时间：1~9999S可设定

8.3、断电时间：1~9999S可设定

8.4、试验次数：1~9999999次可设定

8.5、程序具备断电记忆功能，支持历史数据查询，可

8.6、支持历史数据查询，可导出EXCEL数据表格，方便用户编辑

8.7、配套流量计或流量开关，判断样品是否失效，可设定容错次数

9、设备主要组成：

9.1、恒压供水系统

9.2、PID自动调节核心

9.3、PLC+程序逻辑及数据处理终端

9.4、泥沙搅拌机构

9.5、测试工装

9.6、工件电源AC220V

10、异常报警功能：

①配套水位开关，如水位异常，有报警提示。

②测试压力有异常，程序有报警提示。

③搅拌装置通过电流监控，如电流有异常，提示搅拌报警；

④系统配套急停按钮，带漏电等安全防护
